J55evo オーバードライブ取り付け 2007.12.23〜12.30

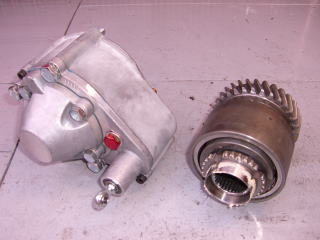

オーバードライブ本体のみ購入
シフトリンケージは作る事に

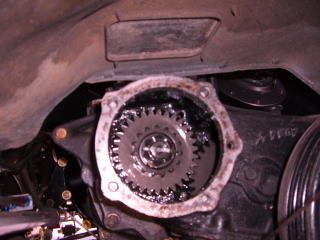

メインシャフトギヤを取り外す

純正2−4切り替えレバーの流用なので
写真中央のシフトレバースプリングも使用できる

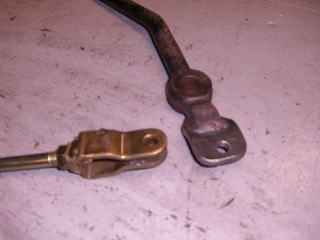

操作レバーとの接合はクラッチマスターに
ついている部品を流用

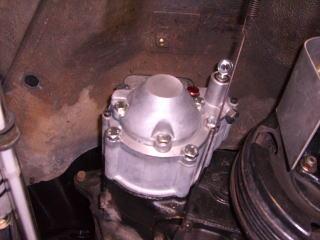

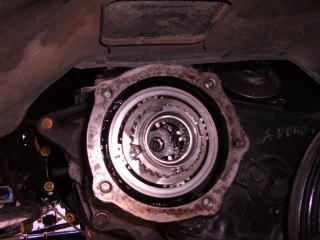

メインシャフトギヤの部分にオーバードライブ本体を取り付け

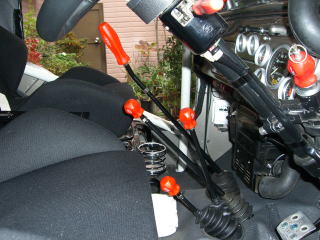

操作レバーはメインシフトレバーと2−4切り替えレバーとの間に入る
レバー同士緩衝してしまうので
2−4切り替え・H−L切り替えレバーを曲げて修正

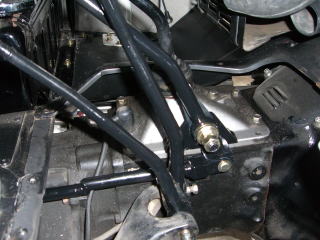

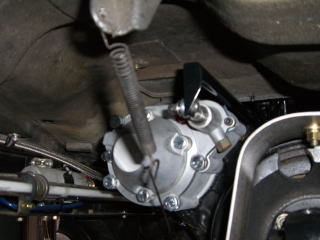

分かりづらいがシフトリンケージと本体接合

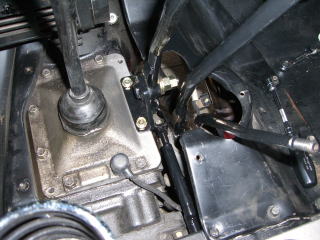

操作レバーの支点は
コントロールハウジングアッセンブリーに共締め

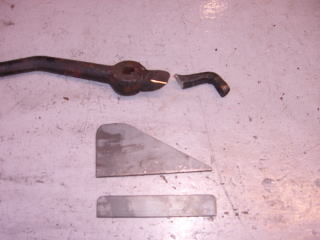

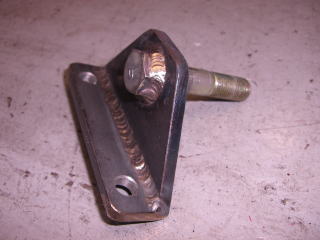

操作レバーの支点を製作

操作レバーは純正の2−4切り替えレバーを加工して使用

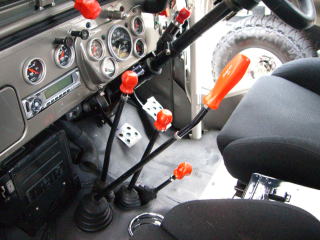

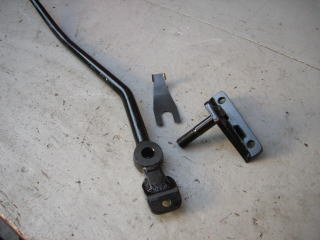

シフトリンケージ・操作レバー完成

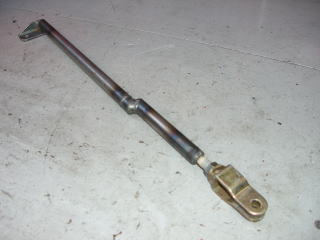

シフトリンケージも製作
