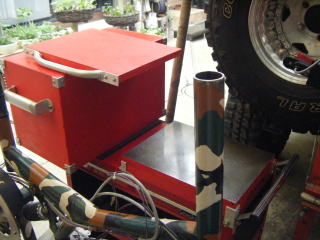

2013.6.15　トールバイクの改良
　　　　　　　フォークからのシャフトが長いためハンドル操作がスムースでないため　短くする

2013.7.30〜8.1　自転車「買い物かご」の作成

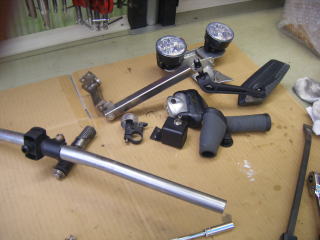

ハンドル部分の分解

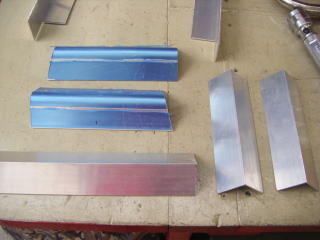

使用した材料は２�oアングル　３�oフラットバー　１０�o丸棒　１６φパイプ　全てアルミ

シャフトの外側パイプも切断

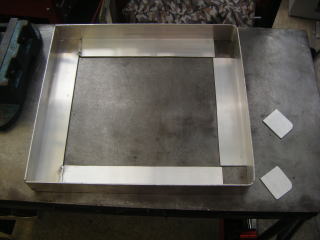

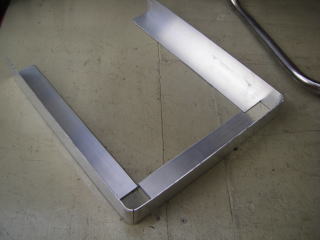

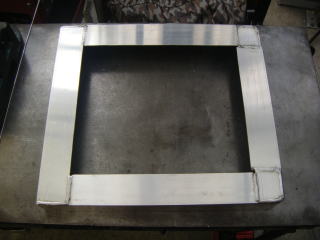

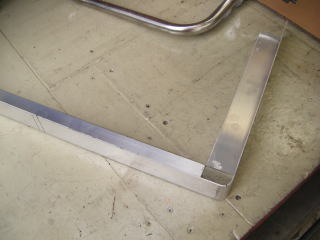

底部分の作成

シートの土台部分

手前部分

ハンドルに接続するための加工

やや曲げて完成

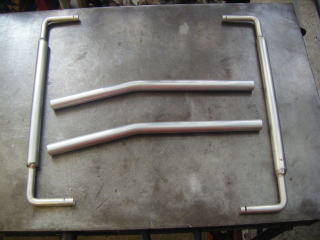

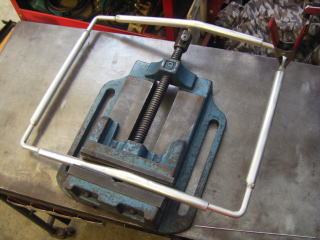

上部の「わく」作成

出来上がった

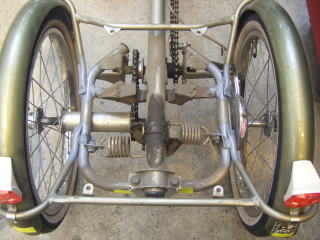

シート取付けは自転車既設の取付け位置を使用

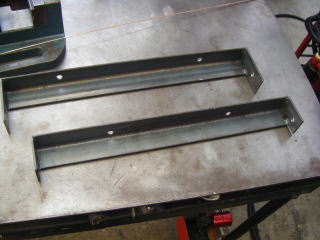

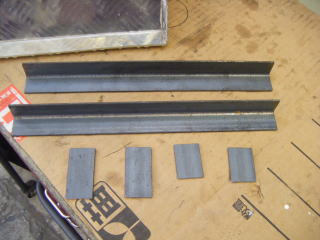

鉄アングルとフラットバー

2013.7.27　シート取付けブラケットの作成

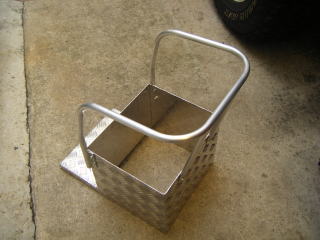

背もたれを２本のパイプで補強

2013.7.25

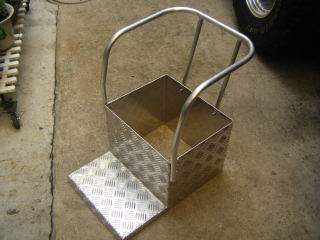

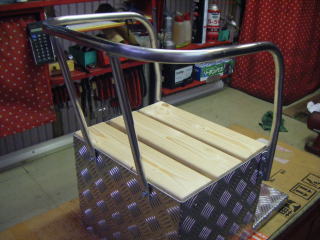

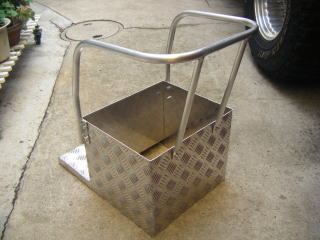

背もたれの作成　１６φのアルミパイプ使用

足で押えてストッパーに　手動で材料を切断時キャスターのストッパーが無いため移動してしまうのを改良

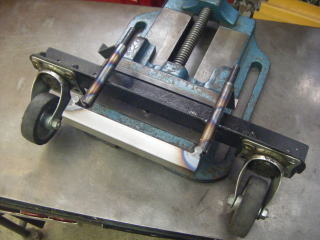

バンドソー置き台のキャスター部分の改良

完成　ハンドルの動きが良くなった

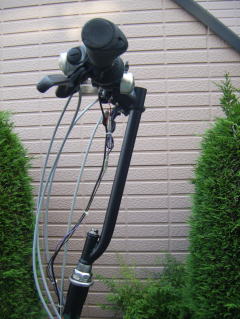

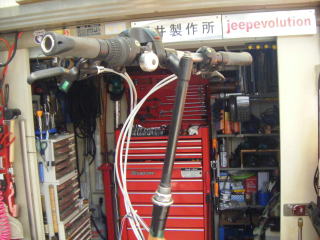

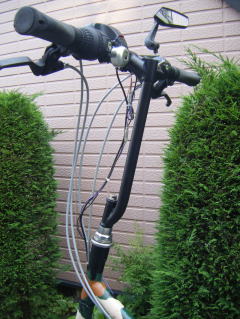

2013.6.17　ハンドルシャフト取付けボルトは３５０�oから１００�oに短く安定感をだした

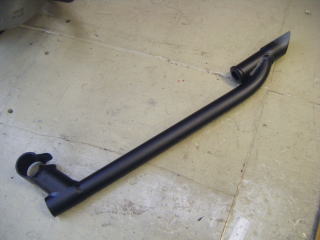

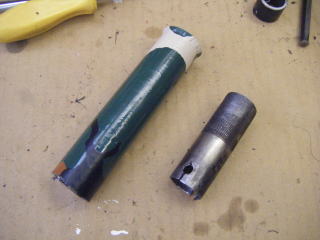

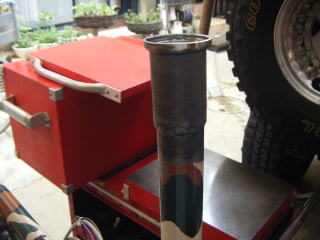

フォークからのシャフトと外側パイプ

ﾍﾞアリングアウターを圧入

底の部分が出来上がった

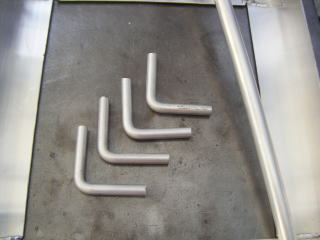

縦部分の材料

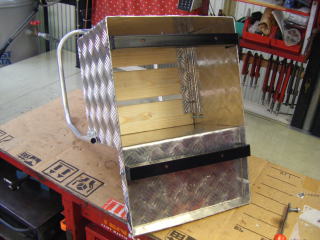

溶接してシートの箱が完成

作った部品を接続

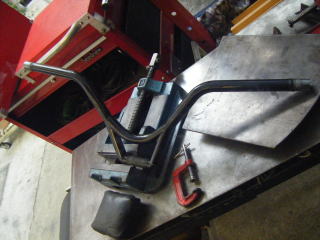

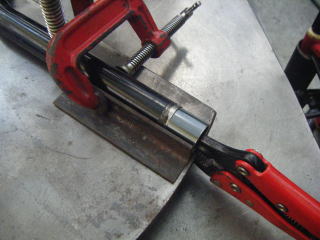

2013.8.1　ＭＢＸのバーを２０�o延長　バーは２２．２φ　延長したパイプは２１．７φ

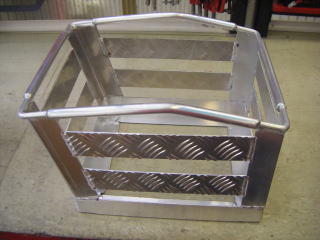

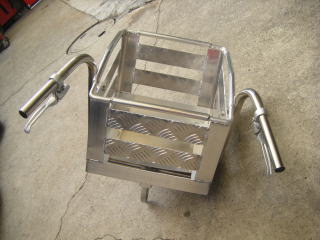

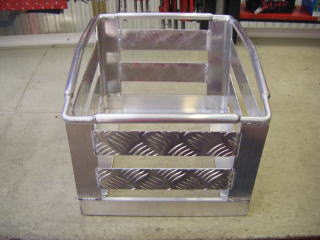

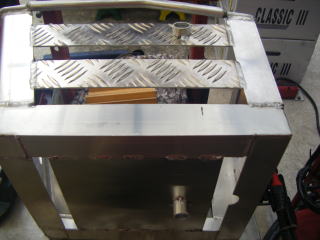

上部「わく」を溶接して　ほぼ完成

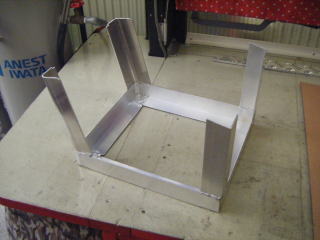

2013.7.31　縦部分を接続

前方の「買い物かご」を次回作成予定

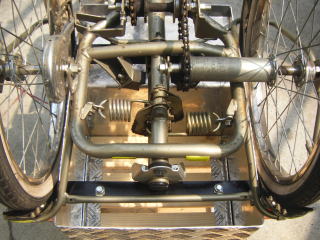

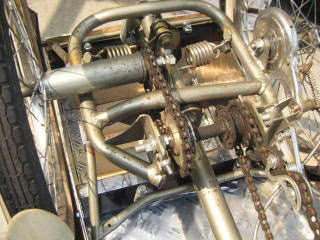

グレーの部分がシート固定部補強で溶接　

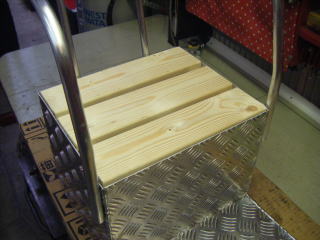

１X４の板で座面を作成

パイプ先端にステーを溶接で取付け

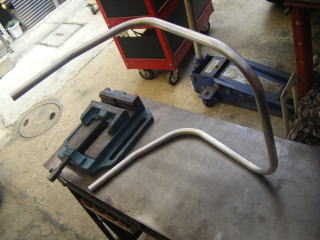

１本のパイプをベンダーで曲げ

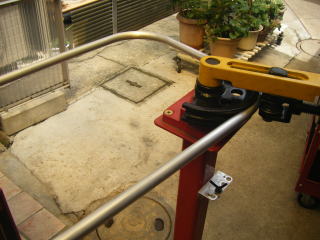

ベンダーで曲げ作業

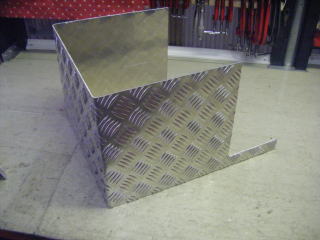

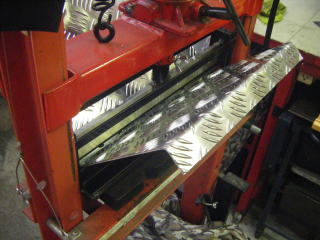

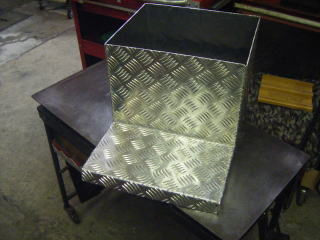

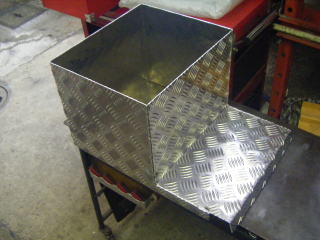

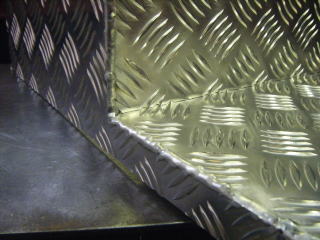

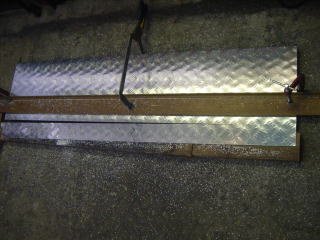

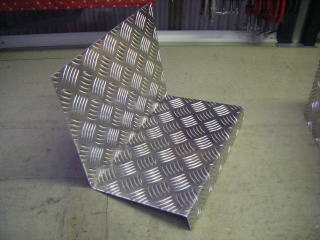

2013.7.24　２�oアルミ縞板を使用

ストッパーを取付けて本体にセット

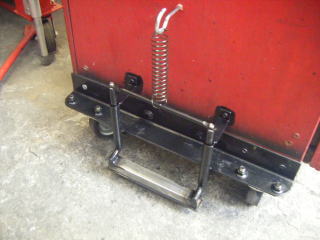

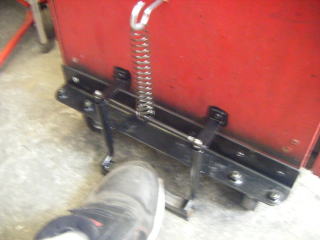

スプリングで可動式に　通常の状態

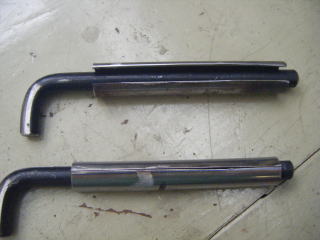

９�oの丸棒を押えるパイプの作成

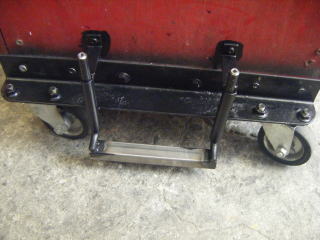

2013.6.21　ロータリーバンドソーのストッパー作成

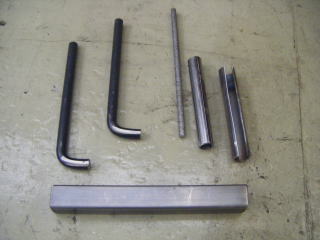

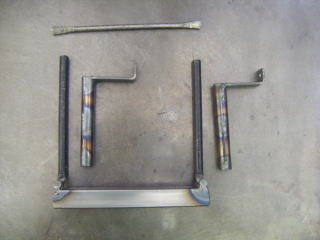

　　　　　　　使用する材料

ハンドルのシャフトを長くし８�oの延長ボルトで
固定したが　いまいち　

組立試乗したがやはりだめ
シャフト部分の作り直しに

上部の部品

コーナーの穴をふさぐ

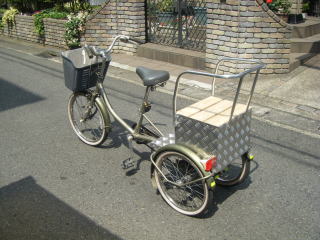

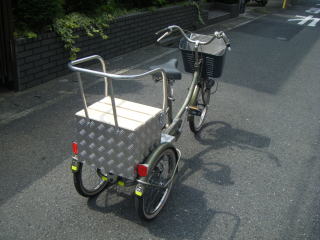

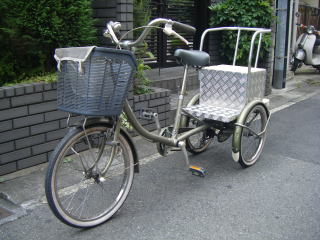

2013.7.24〜27　３輪自転車　リアシート作成

完成です
